Schachtlayout
| Werte | |
|---|---|
| ST / SB | siehe Schachtmaßtabelle |
| SK | min. KH + 1180 mm (1 m/s) |
| SK red. | KH + 400 mm (1 m/s) |
| SG | min. 1000 mm (1 m/s) |
| SG red. | min. 450 mm (1 m/s) |
| FH | max. 40 m/min. 2900 mm (1 m/s) |
| max. 75 m (>1 m/s) | |
| STA | min. TH+450 mm / max. 11 m |
| STA2 | min. 250 mm |
| KH | 2100 / 2200 / 2300 mm |
| TH | 2000 / 2100 mm |
| TB | 700 – 1000 mm |
| Legende | |
|---|---|
| ST | Schachttiefe |
| SB | Schachtbreite |
| SK | Schachtkopf |
| SG | Schachtgrube |
| FH | Förderhöhe |
| STA2 | Mindesthöhe zwischen Haltestellen |
| KH | Kabinenhöhe |
| TH | Türhöhe |
| OKF | Oberkante Fertigfußboden |
| OKR | Oberkante Rohfußboden |
Hinweis: Schachtabmessungen mit Standardtoleranzen. In der Planungsphase sollten alle geltenden Normen und Vorschriften berücksichtigt werden. In der Planungsphase sollten alle geltenden Normen und Vorschriften berücksichtigt werden. Alle Kabinen mit integriertem Fangrahmen.
Türen
Türen
| Legende | |
|---|---|
| L2 | Seitlich öffnende Tür mit 2 Türblättern |
| L3 | Seitlich öffnende Tür mit 3 Türblättern |

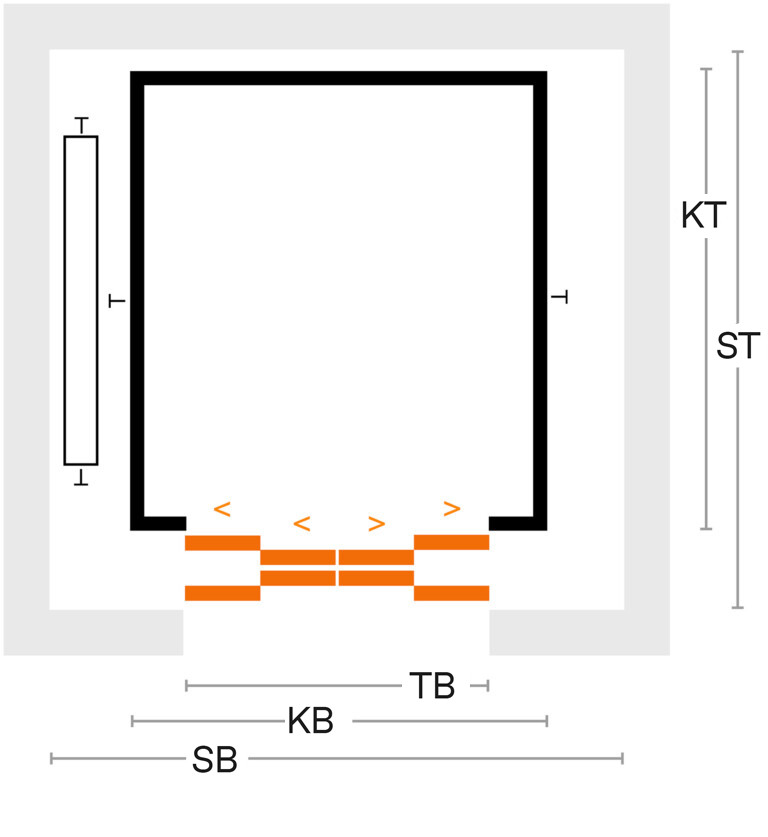

| C4 | Zentral öffnende Tür mit 4 Türblättern |
| S | Einseitiger Zugang |
| D | Beidseitiger Zugang |
| ST | Schachttiefe |
| KT | Kabinentiefe |
| SB | Schachtbreite |
| KB | Kabinenbreite |
| TB | Türbreite |
L2 / S
L2 / D

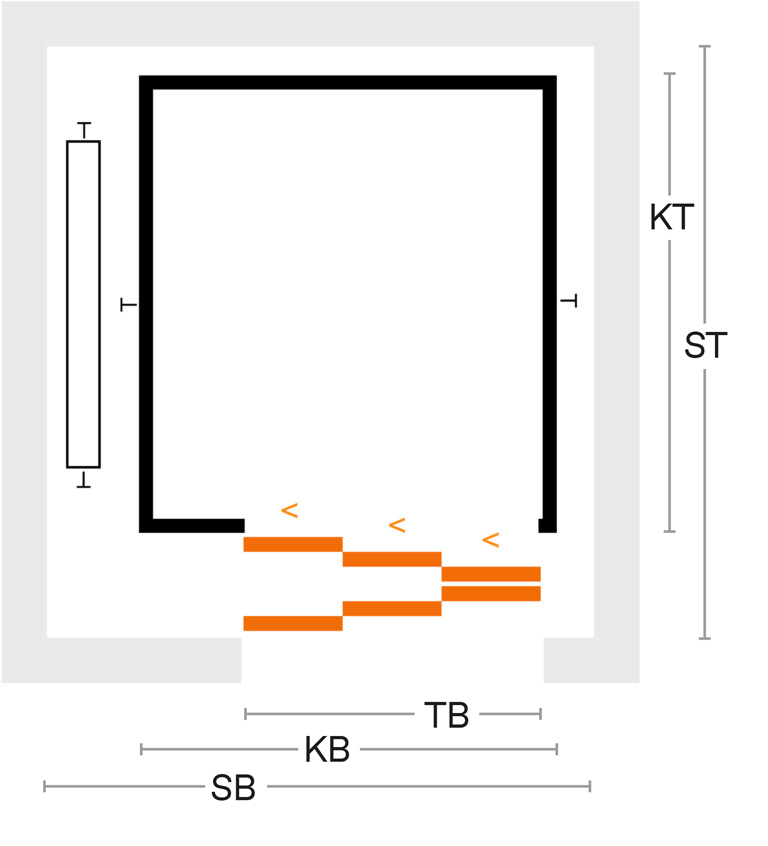

L3 / S
