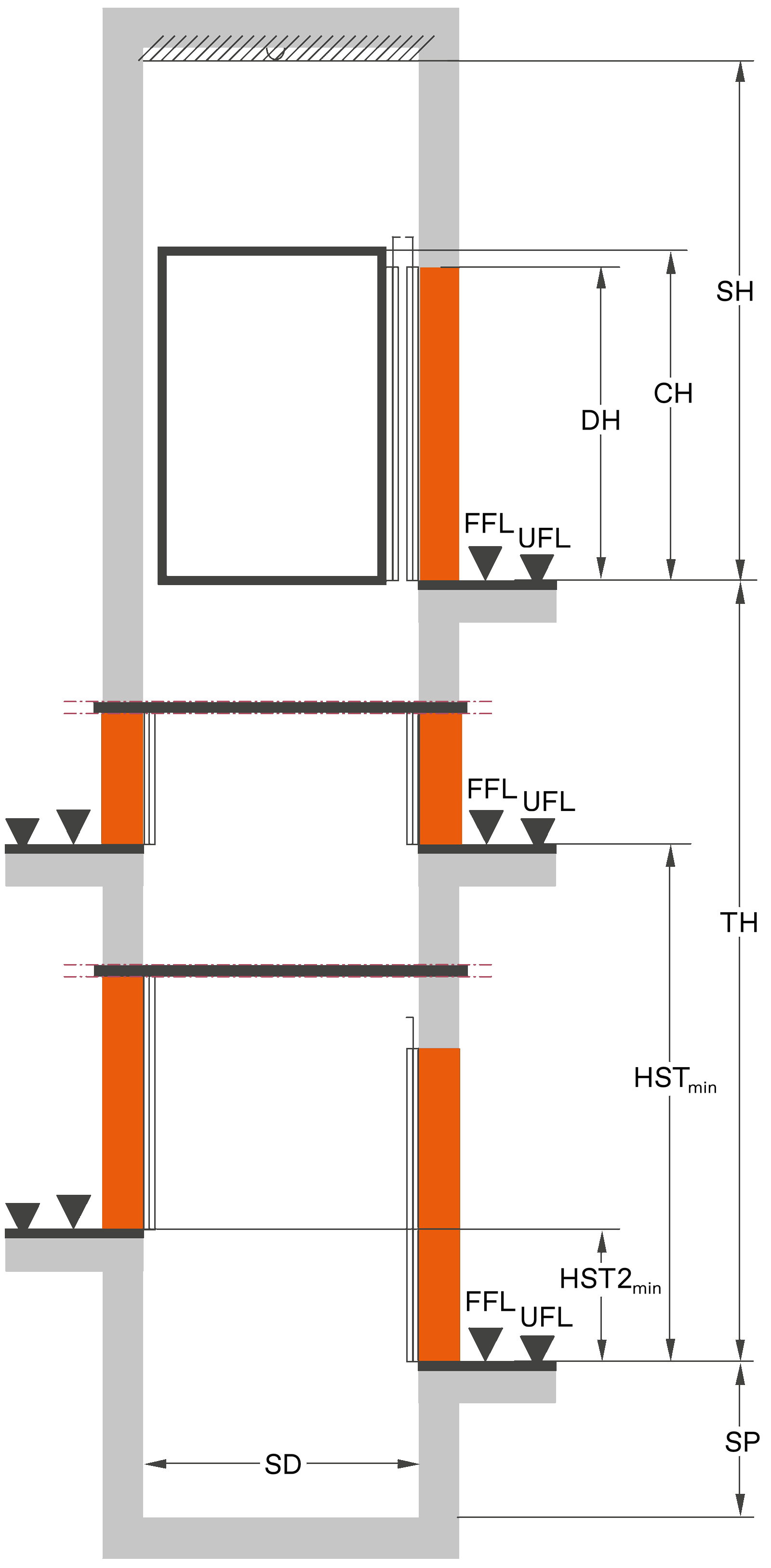

Diseño del hueco
| Valores | |
|---|---|
| SD / SW | Véase la página de dimensiones |
| SH | CH + 1180 mm (1 m/s) |
| min. 3615 mm (1.6 m/s) | |
| min. 3735 mm (1.75 m/s) | |
| SH red. | CH + 400 mm (1 m/s) |
| SP | min. 1000 mm (1 m/s) |
| min. 1130 mm (1.6 m/s) | |
| min. 1360 mm (1.75 m/s) | |
| SP red. | min. 450 mm (1 m/s) |
| TH | max. 40 m/min. 2900 mm (1 m/s) |
| max. 75 m (>1 m/s) | |
| HST | min. DH+450 mm / max. 11 m |
| HST2 | min. 500 mm |
| CH | 2000 – 2400 mm (≤1000 kg) |
| 2000 – 2500 mm (>1000 kg) | |
| DH | 2000 – 2300 mm (≤1000 kg) |
| 2000 – 2400 mm (>1000 kg) | |
| DW | 800 – 1000 mm (≤1000 kg) |
| 800 – 1400 mm (>1000 kg) | |
| Leyenda | |
|---|---|
| SD | Fondo del hueco |
| SW | Ancho del hueco |
| SH | Recorrido libre de seguridad |
| SP | Foso del hueco |
| red. | Foso reducido / RLS reducido |
| TH | (Altura de) recorrido |
| HST(2) | Distancia (min) entre plantas |
| CH | Altura de la cabina |
| DH | Altura de la puerta |
| FFL | Suelo terminado |
| UFL | Nivel de suelo no terminado |
Nota: Dimensiones de hueco con tolerancias estándar. Los valores indicados corresponden a una instalación genérica en condiciones idóneas. Durante la fase de planificación deben tenerse en cuenta todas las disposiciones aplicables estipuladas por los organismos autorizados correspondientes, así como todas las disposiciones nacionales aplicables.
Puertas
Puertas
| Leyenda | |
|---|---|
| L2 | Apertura lateral de 2 hojas (450–1600 kg) |
| C2 | Apertura central de 2 hojas (>1000 kg) |
| S | Embarque simple |
| D | Embarque doble (180°) |
| SD | Fondo del hueco |
| CD | Fondo de la cabina |
| SW | Ancho del hueco |
| CW | Ancho de la cabina |
| DW | Ancho de la puerta |

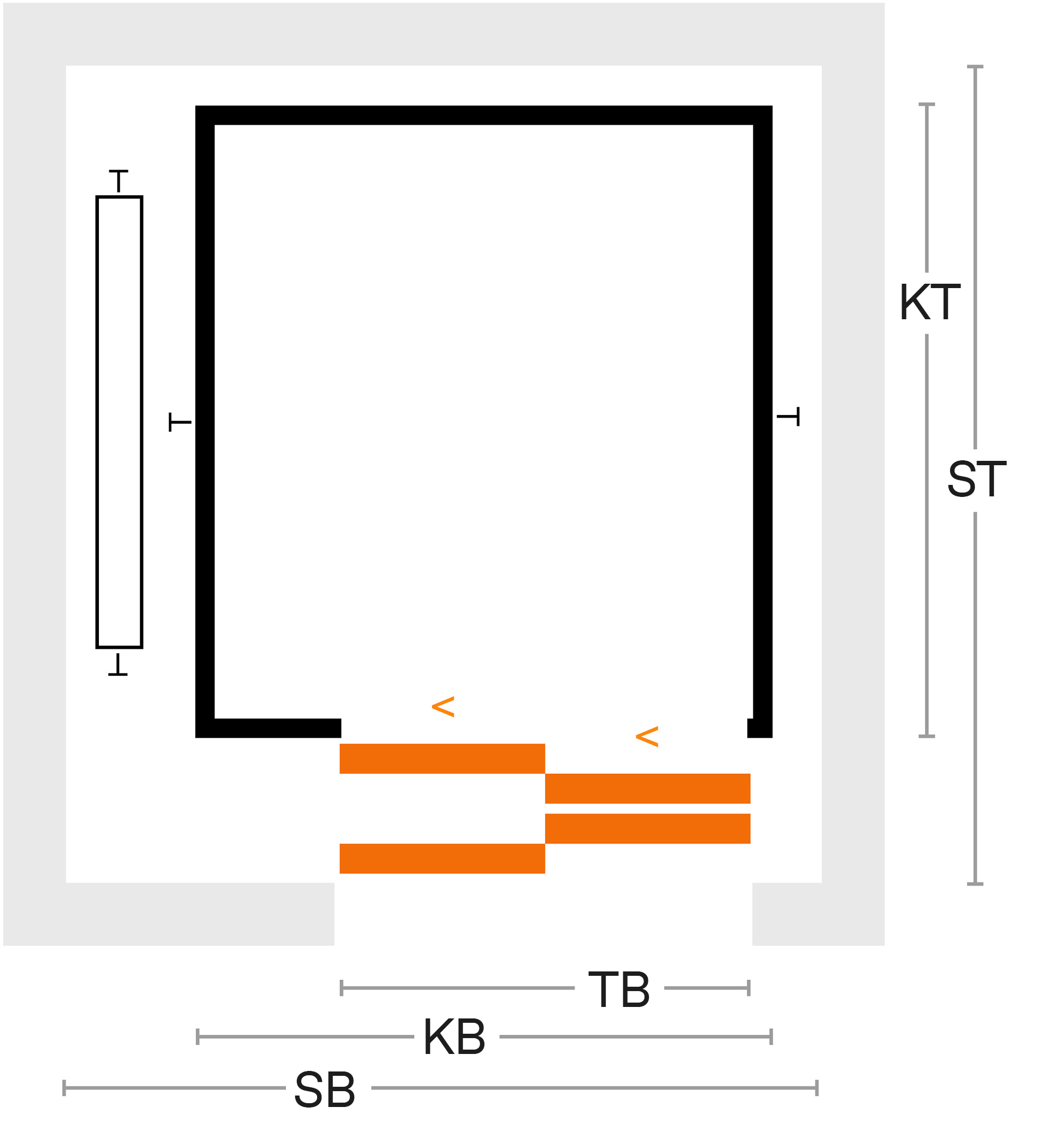

L2 / S
(450 – 1600 kg)

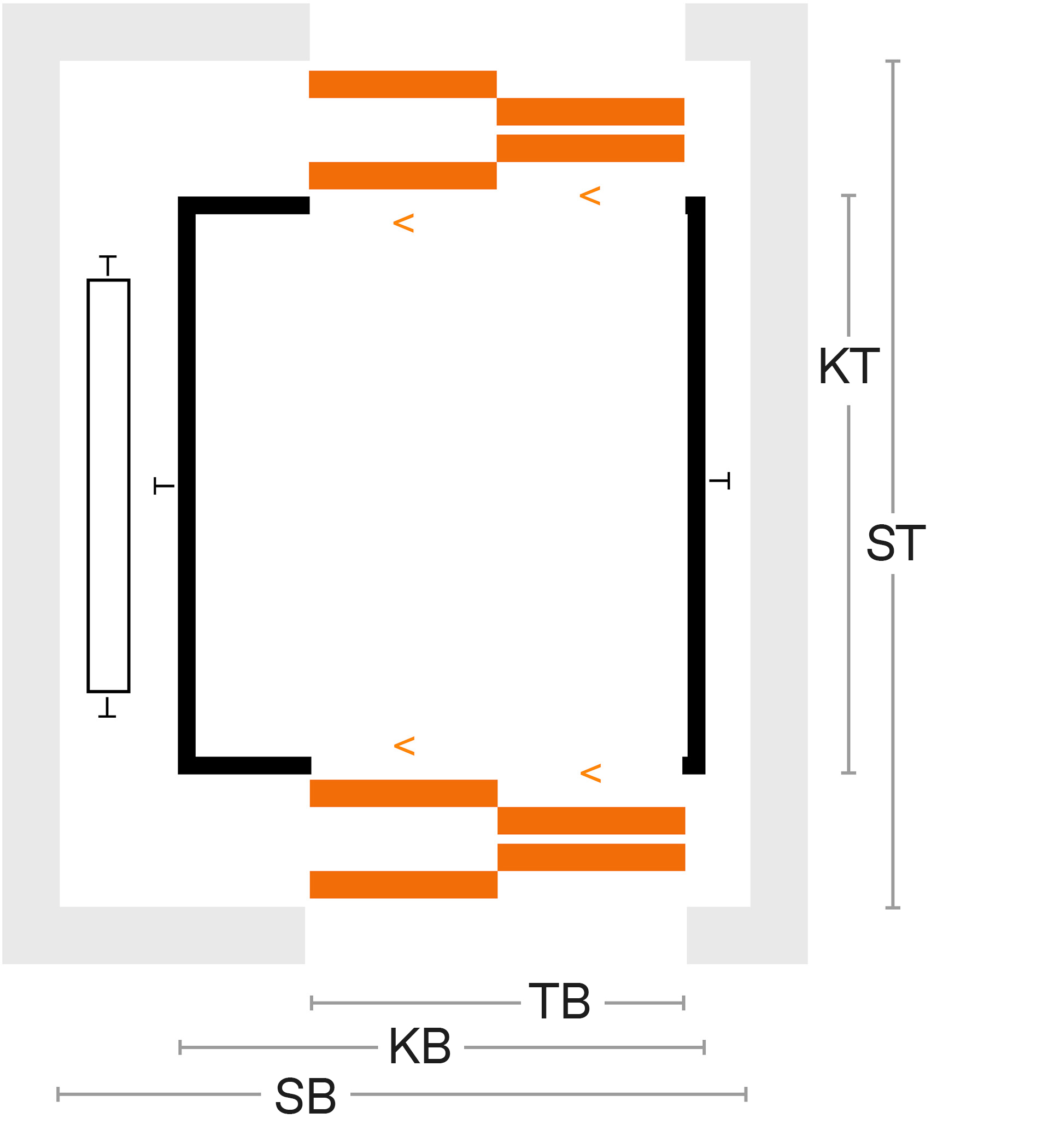

L2 / D
(450 – 1600 kg)

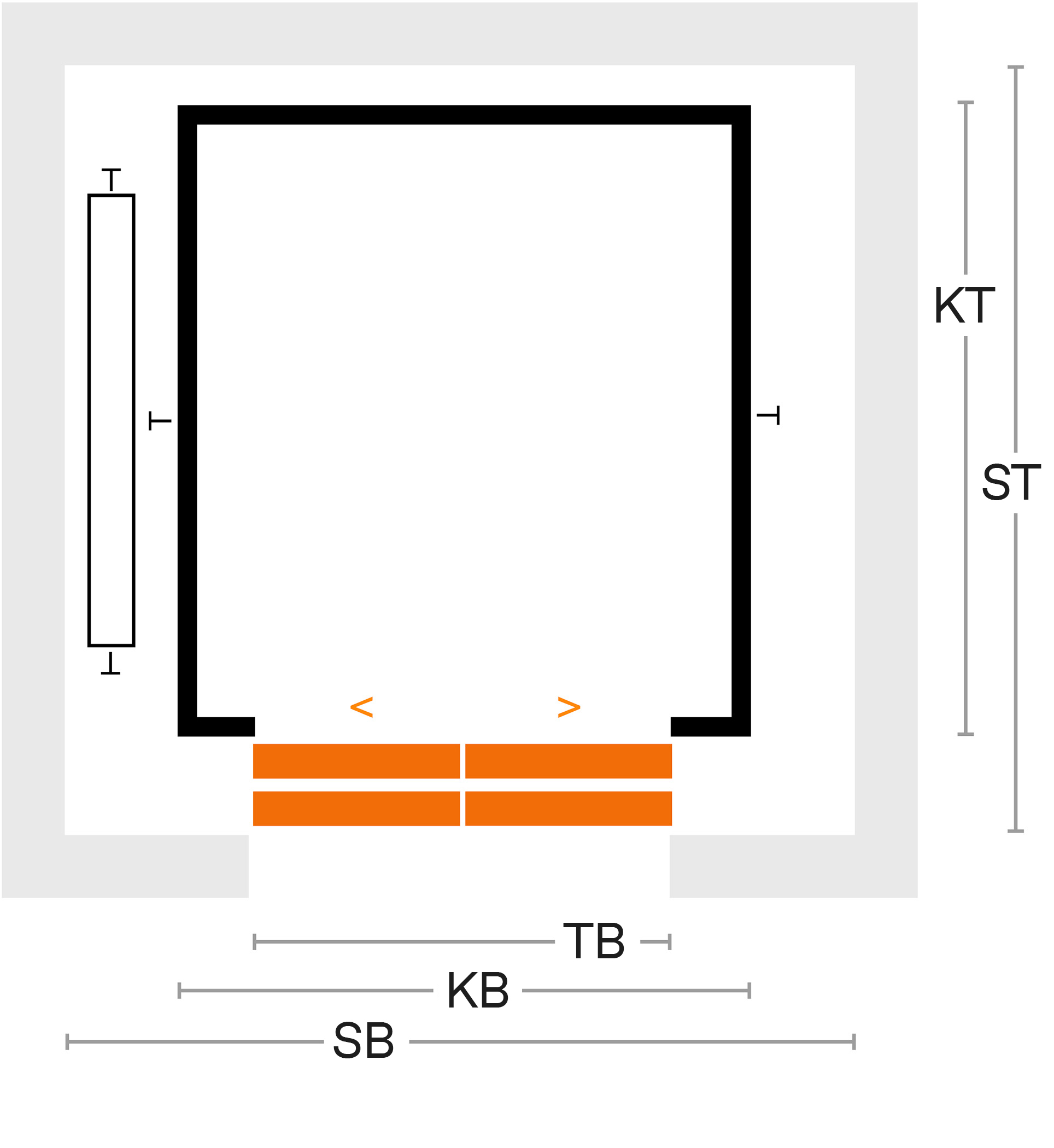

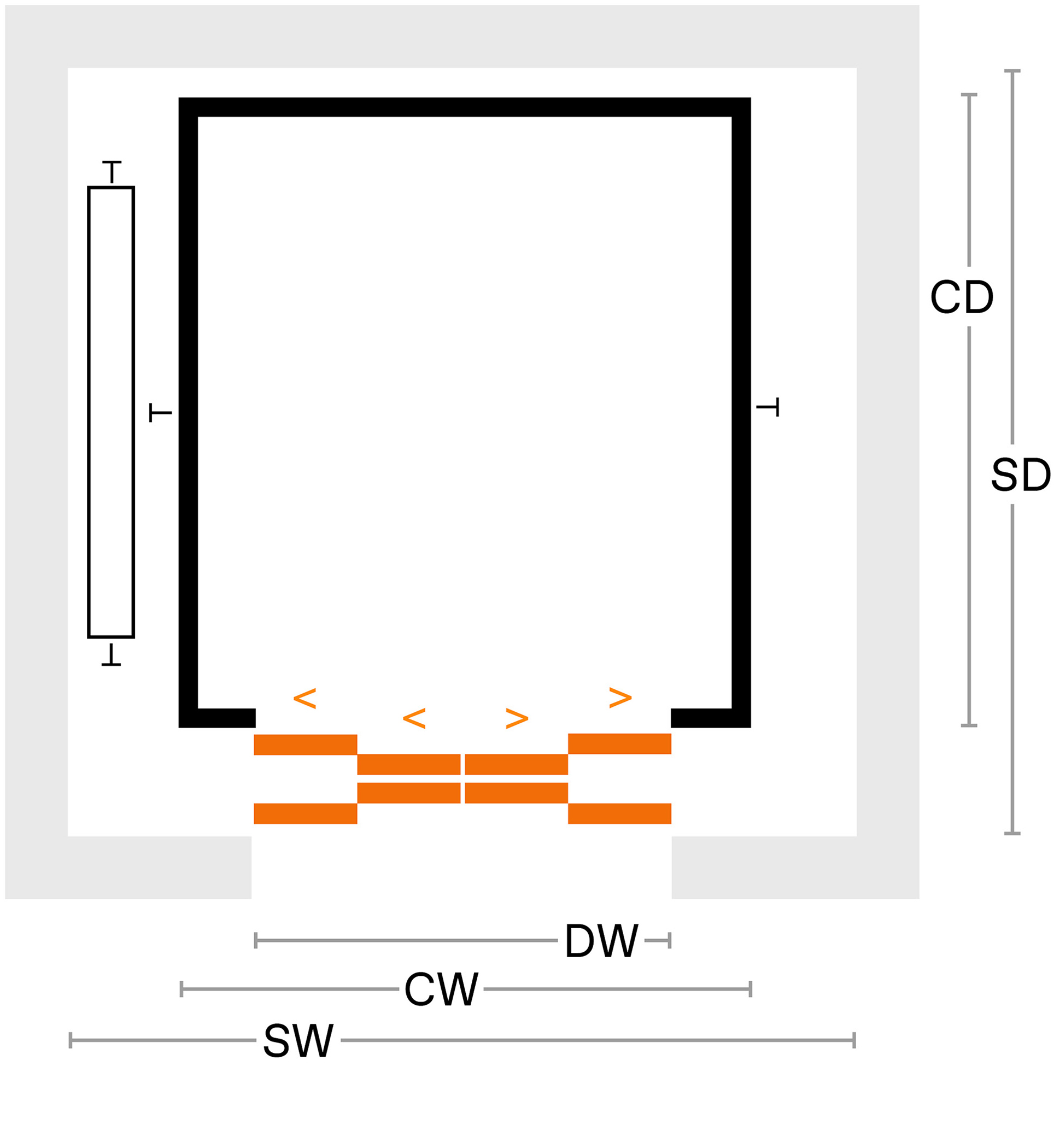

C2 / S
(>1000 kg)

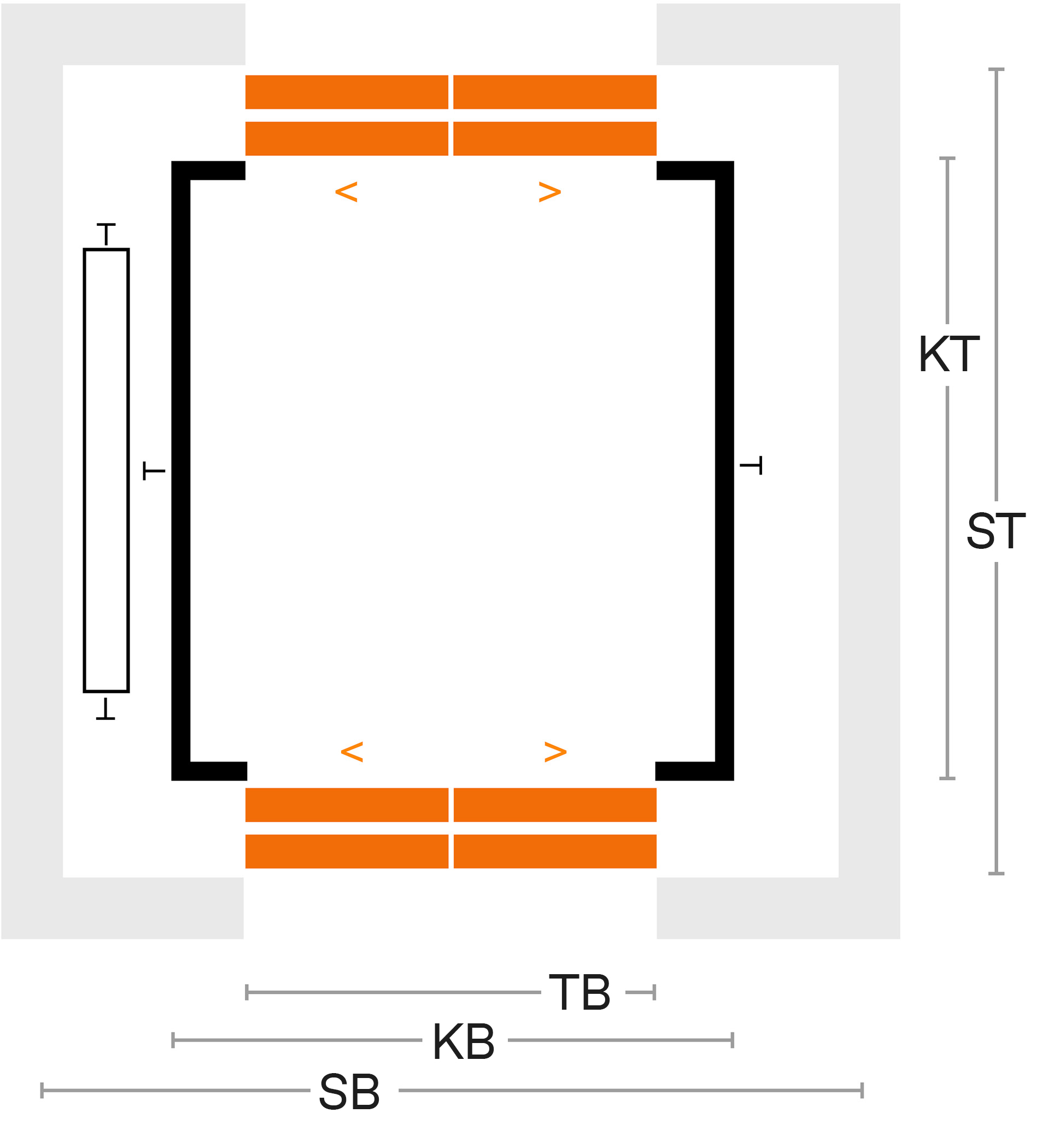

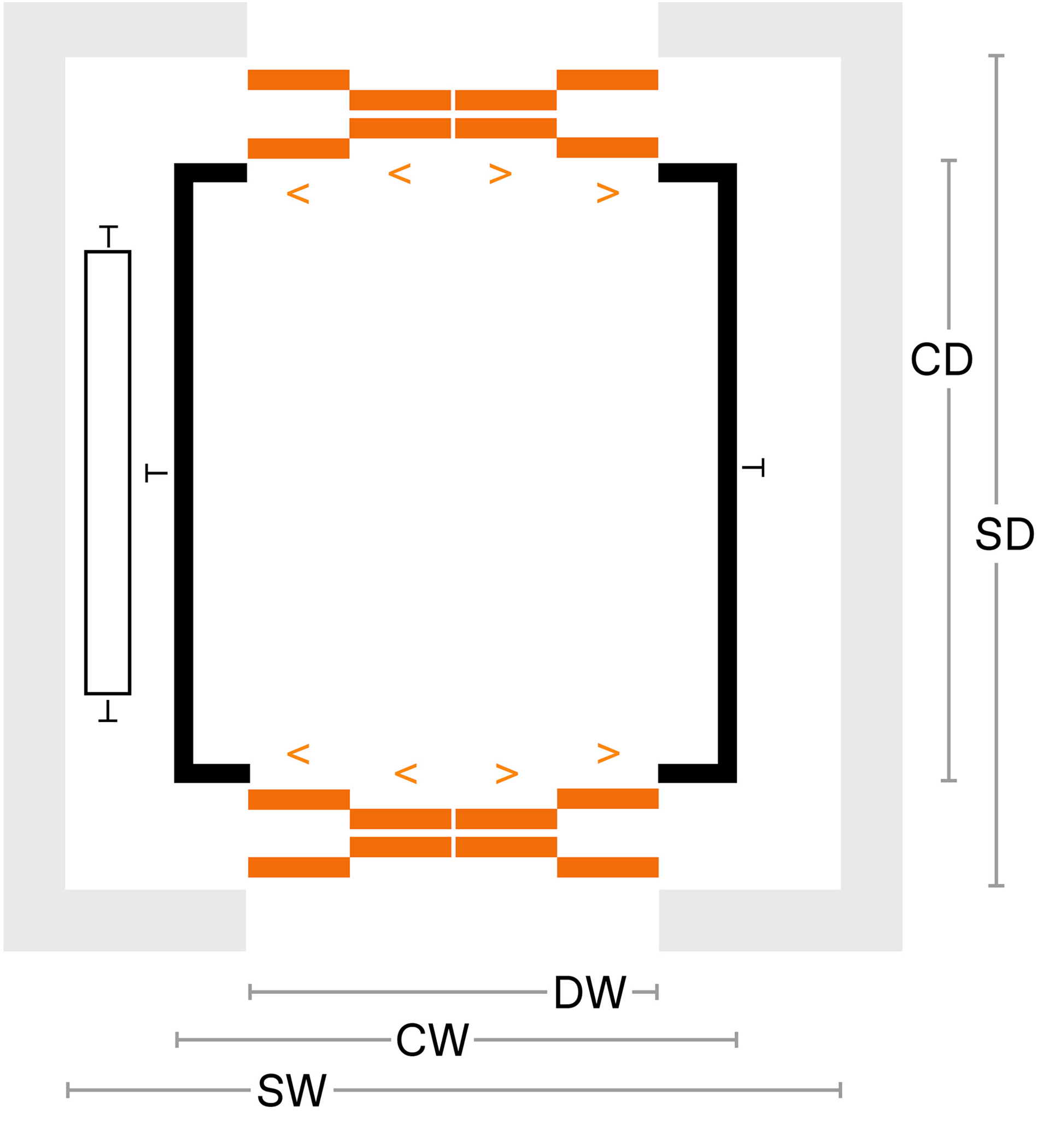

C2 / D
(>1000 kg)
