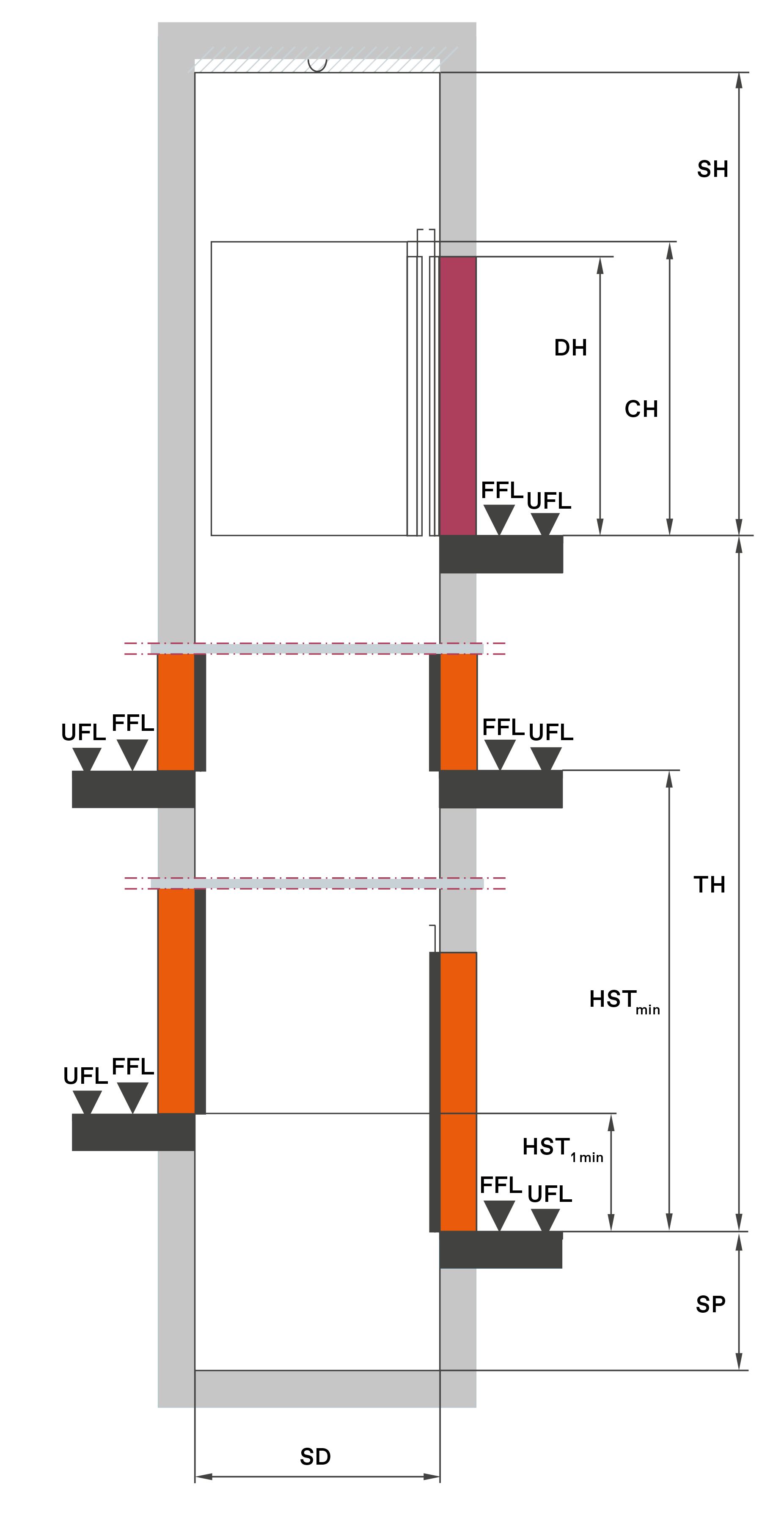

Schachtlayout

Werte
SDsiehe Blatt mit den Abmessungen
SHStandardvon 3300 mm bei 1,0 m/s bis zu 4500 mm bei 3,0 m/s (mit CH=2100 mm*)
SHreduziertvon 2900 mm bei 1 m/s und CH=2100 mm* (erhältlich ≤ 1.600 kg)
SPStandardvon 1100 mm bei 1 m/s bis zu 2350 mm bei 3,0 m/s
SPreduziert900 mm bei 1,0 m/s (erhältlich ≤ 1.600 kg)
TH max. 100 m bei 3,0 m/s
HSTmin min. DH + 590 mm
HST1 min min. 200 mm
CH2000 / 2700 mm
DH2000 – 2500 mm
Schlüssel
SDSchachttiefe
SHSchachtkopf
SPSchachtgrube
THFörderhöhe
HSTmin Mindesthöhe zwischen den Stockwerken
CHKabinenhöhe
DHTürhöhe
CSSteuerungssystem
FFLFertigfußboden
UFLRohfußboden

* eine erhöhte Kabinenhöhe führt stets zu einer entsprechend erhöhten Schachtkopfhöhe (z. B. CH+100 mm erfordert eine Schachtkopfhöhe +100 mm)
