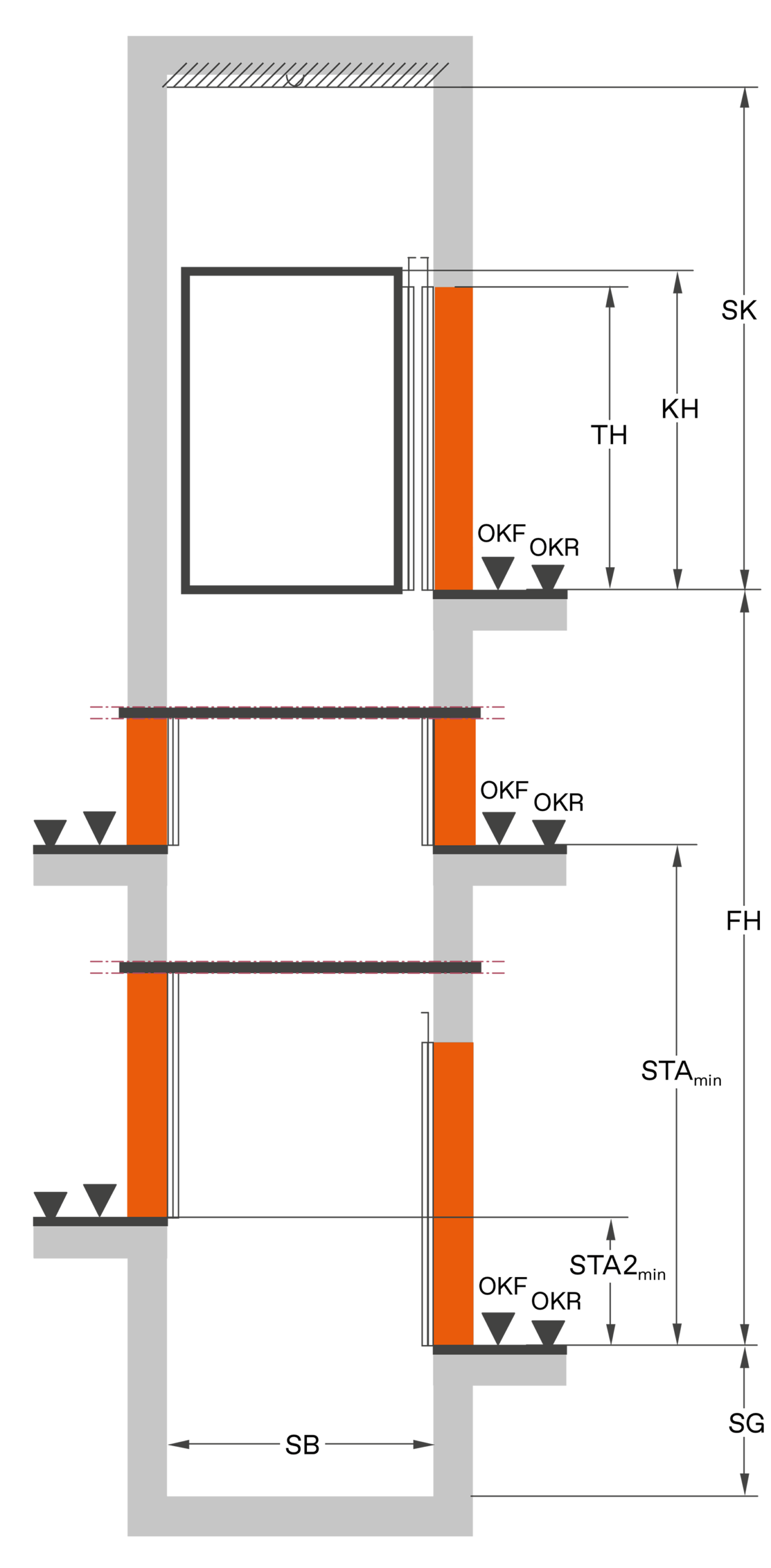

Schachtlayout
| Werte | |
|---|---|
| ST / SB | siehe Schachtmaßtabelle |
| SK | min. KH + 2170 mm |
| SG | min. 1325 mm |
| FH | max. 120 m |
| STA | min. TH+450 mm / max. 11 m |
| STA2 | min. 250 mm |
| KH | 2200 – 2700 mm |
| TH | 2000 – 2500 mm |
| TB | 900 – 1400 mm |
| Legende | |
|---|---|
| ST | Schachttiefe |
| SB | Schachtbreite |
| SK | Schachtkopf |
| SG | Schachtgrube |
| FH | Förderhöhe |
| STA2 | Mindesthöhe zwischen Haltestellen |
| KH | Kabinenhöhe |
| TH | Türhöhe |
| OKF | Oberkante Fertigfußboden |
| OKR | Oberkante Rohfußboden |
Hinweis: Alle Schachtmaße mit Standardtoleranzen. Die angegebenen Werte entsprechen einer Standard-Montage unter idealen Bedingungen. Während der Planungsphase sollten alle geltenden Normen und alle geltenden nationalen Vorschriften berücksichtigt werden.
Türen
Türen
| Legende | |
|---|---|
| L2 | Seitlich öffnende Tür mit 2 Türblättern |
| C2 | Zentral öffnende Tür mit 2 Türblättern |
| S | Einseitiger Zugang |
| D | Beidseitiger Zugang |
| ST | Schachttiefe |
| KT | Kabinentiefe |
| SB | Schachtbreite |
| KB | Kabinenbreite |
| TB | Türbreite |
L2 / S
L2 / D
C2 / S
